Проект забора для ограждения территории

Цель работ

Необходимо разработать дизайн-проект ограждения территории металлическим забором, который не является объектом капитального строительства, а также план его размещения на земельном участке.

Подробнее о выполненных работах

Натурное обследование

Натурное обследование показало, что земельный участок на котором предполагается обустройство ограждающих конструкций (забора) предназначен для размещения производственных и административных зданий, строений, сооружений промышленности, коммунального хозяйства, материально-технического, продовольственного снабжения, сбыта и заготовок. На участке отсутствуют зеленые насаждения, повреждаемые (уничтожаемые) в процессе производства работ по размещению некапитального объекта.

Архитектурно-планировочные и конструктивные решения

Были определены архитектурно-планировочные и конструктивные решения проектируемого объекта.

Внешний вид ограждения соответствует альбому типовых решений ограждений для установки в городе Москве, утвержденному Комитетом по архитектуре и градостроительству города Москвы. Тип ограждения - П-2.0- М-11-В1, согласно распоряжению Москомархитектуры по основной деятельности № 628 от 25.07.2019 г. «Об утверждении Альбома типовых ограждающих конструкций для установки в городе Москве». Ограждение индивидуального изготовления, представляет собой стойки с прикрепленной секцией. Стойки - стальной прокат квадратного сечения. Секция состоит из рамы и решетки стального проката квадратного сечения. Высота ограждения - 2,0 м. Общая длинна ограждения - 83,6 п.м. Цвет забора черно-серый (RAL - 7021). Для проезда автотранспорта на территорию предусмотрены ворота. Для прохода на территорию - калитка.

Подготовка альбома чертежей

Архитектор нашей компании подготовил комплект чертежей, которые необходимы для утверждения и согласования проекта ПНО согласно 636 Постановления Правительства Москвы в соответствующих инстанциях. В состав альбома вошли:

1. Титульный лист
2. Состав авторского коллектива
3. Схема местоположения объекта в структуре города
4. Схема ситуационного плана с координатами границ земельного участка; М 1:2000

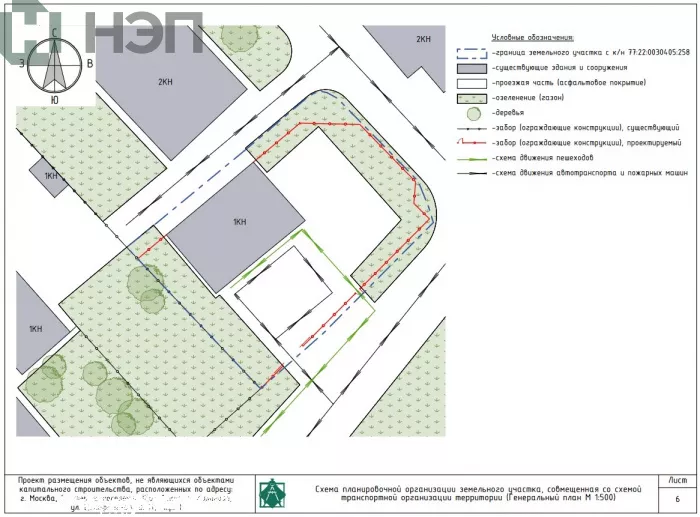

5. Схема планировочной организации земельного участка, совмещенная со схемой транспортной организации территории (Генеральный план М 1:500)
6. Экспликация объектов, не являющихся объектами капитального строительства

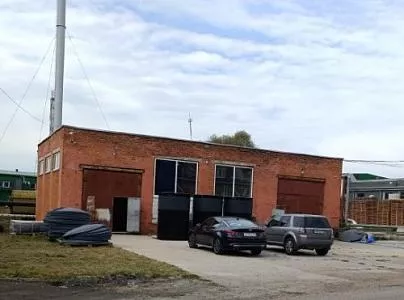

7. Фотофиксация существующего положения
8. 3D визуализация (фотомонтаж); Перспективный вид

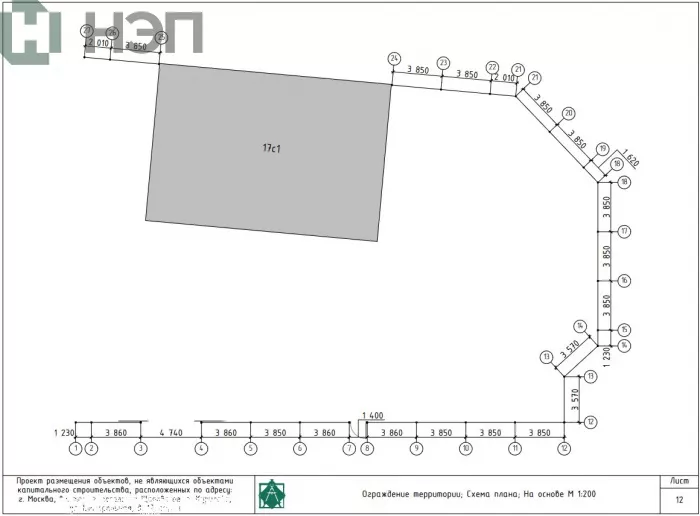

9. Схема плана ограждения территории; На основе М 1:200

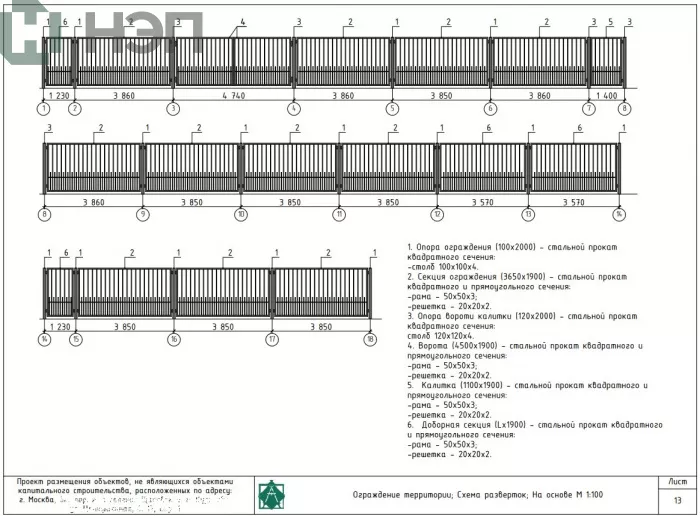

10. Схема разверток забора; На основе М 1:100

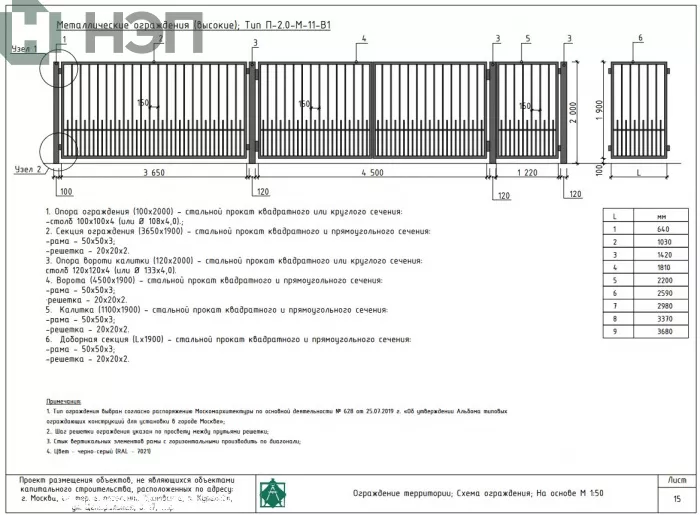

11. Схема ограждения территории; На основе М 1:50
12. Узел 1; Узел 2; На основе М 1:10
13. Пояснительная записка
14. ТЭП (технико-экономические показатели)
15. Выписка из реестра членов СРО

Примеры листов из проекта можно увидеть в фотогалерее.

Подведем итог

Специалистами нашей компании разработан проект размещения некапитального объекта в Москве (металлического забора для ограждения территории), который был утвержден протоколом Межведомственной комиссии по вопросу размещения отдельных объектов, не являющихся объектами капитального строительства, на территории города Москвы.
