Размещение ограждения, шлагбаумов, МАФ и навеса благодаря проекту некапитальных объектов в ЮВАО

Цель работ

Заказчик обратился с задачей подготовить проект размещения некапитальных объектов на арендуемом земельном участке.

Цели проекта были связаны с организацией территории и повышением безопасности:

1. исключить незаконную парковку автотранспортных средств на участке неустановленными лицами;

2. снизить риски потенциальных правонарушений на территории;

3. повысить антитеррористическую безопасность участка;

4. улучшить условия обслуживания и эксплуатации основного капитального строения.

Подробнее о выполненных работах

Специалисты ООО «НЭП» подготовили проектный комплект по размещению некапитальных объектов с учетом характеристик участка, транспортной доступности, состава проектируемых элементов и пожарно-технических требований.

В проект вошли:

• схема местоположения объекта в структуре города;

• ситуационный план М 1:2000;

• генеральный план М 1:500, совмещенный со схемой транспортной организации территории;

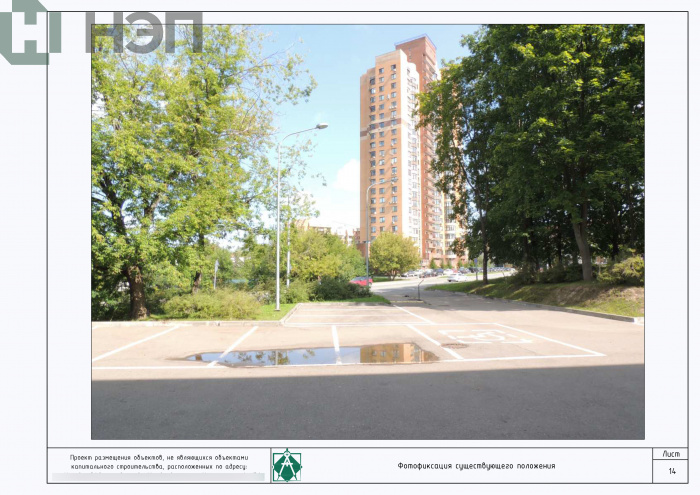

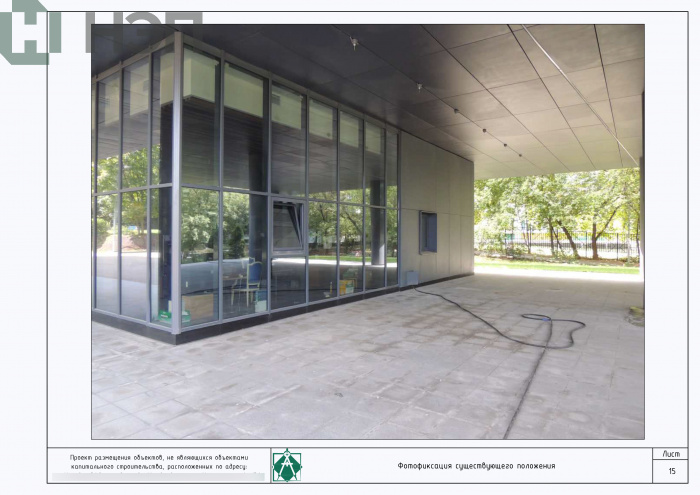

• фотофиксация существующего положения;

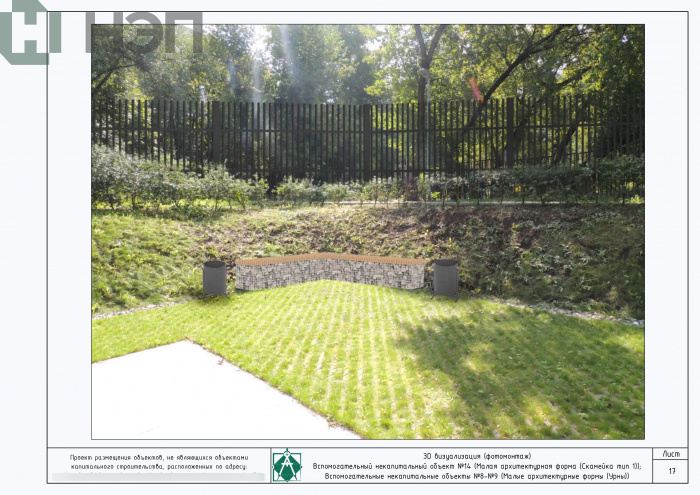

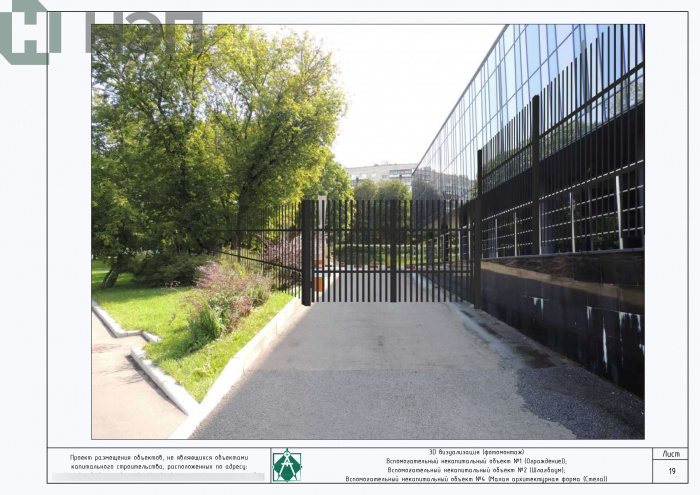

• 3D-визуализации с фотомонтажом проектируемых объектов;

• схемы планов, фасадов и узлов по каждому типу объекта;

• спецификация проектируемых объектов;

• пояснительная записка;

• технико-экономические показатели;

• пожарно-техническая характеристика и обоснование противопожарных расстояний;

• выписка СРО.

Основные параметры участка и проектируемых объектов

Проектные решения

В проекте были детально описаны конструктивные и архитектурно-планировочные решения для каждого типа объекта.

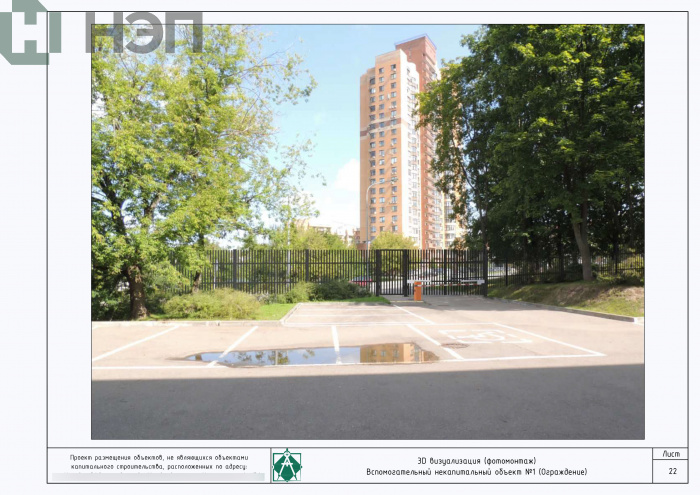

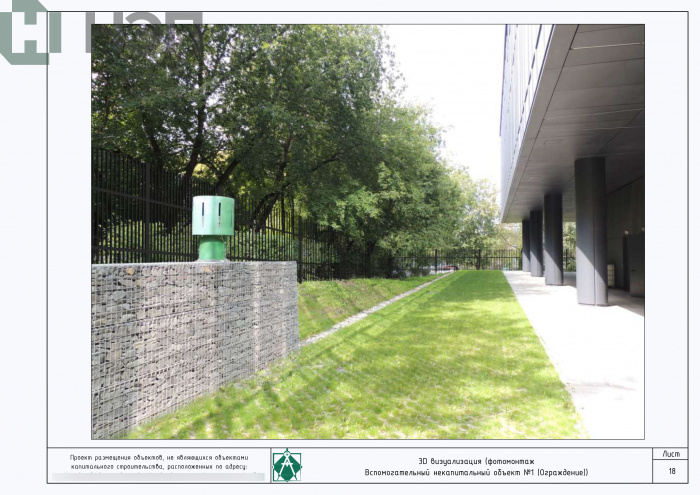

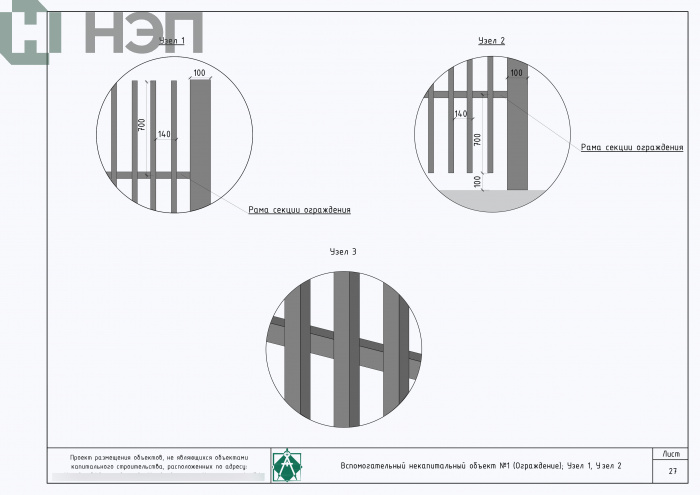

1. Ограждение

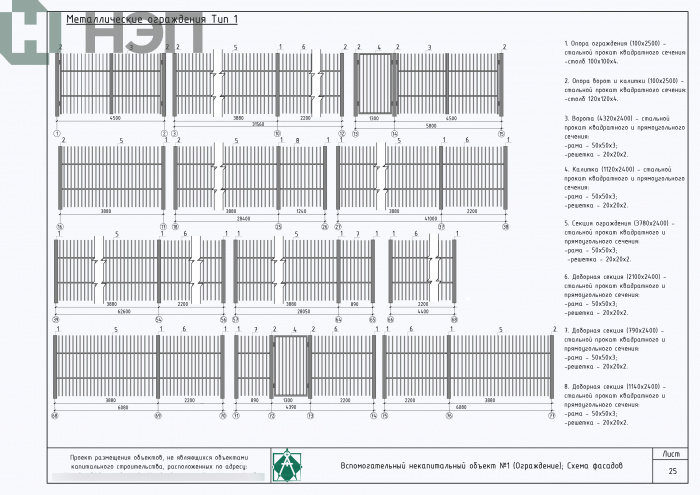

   Металлическое ограждение тип 1 размещается по границе участка. Общая длина — 226,74 пог. м, высота — 2,5 м. Цвет — графитовый серый RAL 7024. Конструкции опираются на существующее асфальтобетонное покрытие, заглубление в грунт и устройство фундаментов не предусмотрены.

2. Шлагбаумы
   Предусмотрены два автоматических шлагбаума NICE WIDEM4KIT/RU01-4M заводского изготовления. Длина стрелы — 4,0 м. Конструкции размещаются на существующем покрытии без устройства фундаментов.

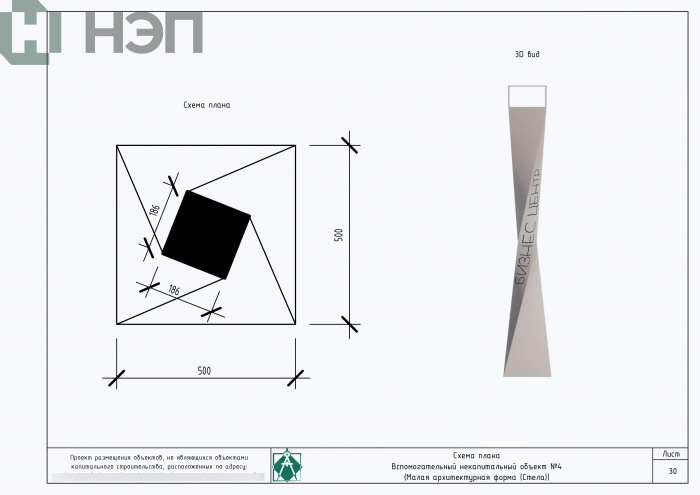

3. Стела
   Стела запроектирована как малая архитектурная форма площадью 0,25 м² и высотой 3 000 мм. Корпус выполняется из стеклопластика, цвет — RAL 9006.

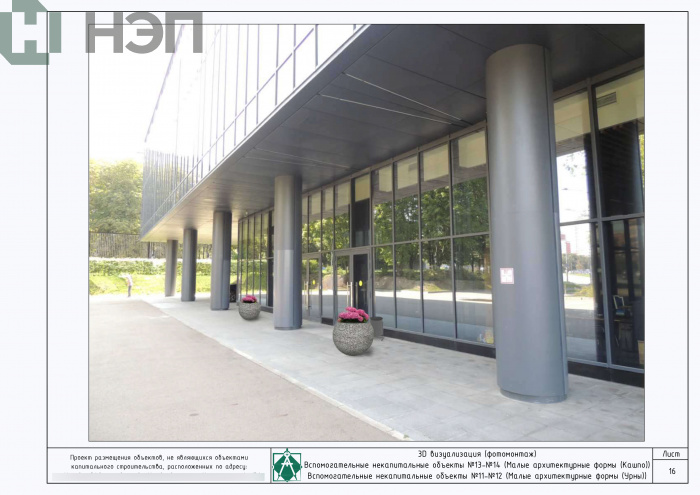

4. Урны и кашпо

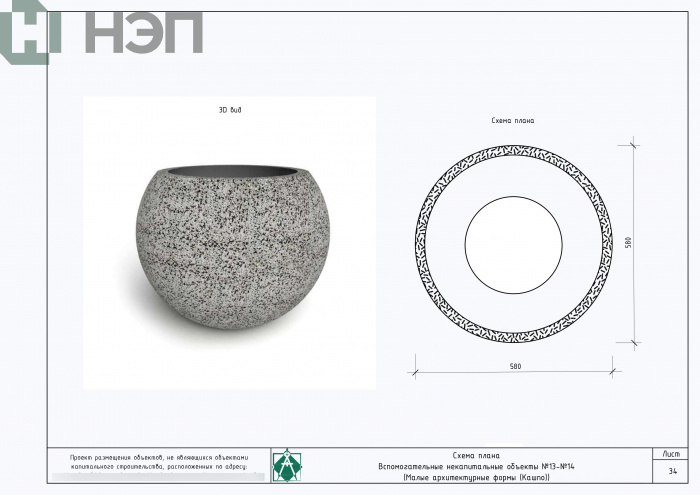

   В состав проекта включены восемь урн и два кашпо. Урны выполняются из металла, кашпо — из бетона. Конструкции размещаются на существующем покрытии без заглубления.

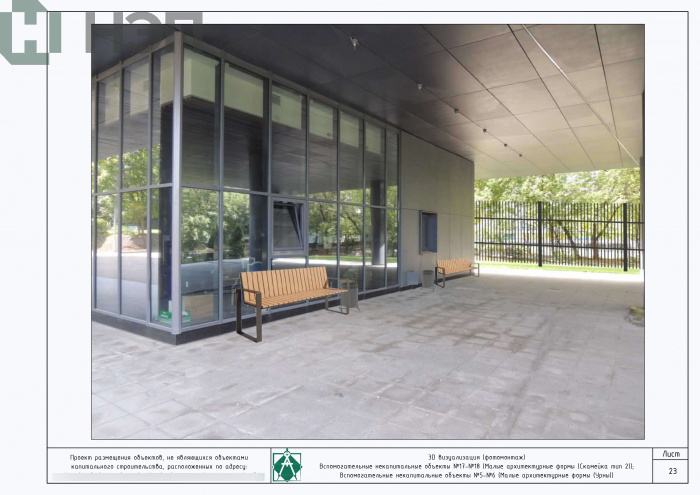

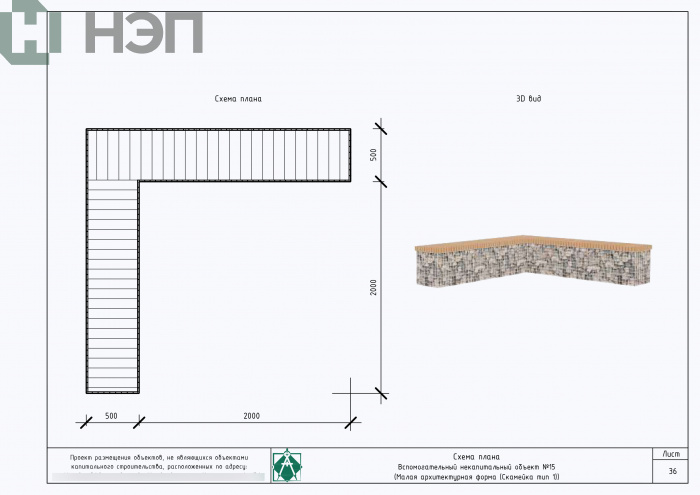

5. Скамейки
   Предусмотрены скамейка тип 1 площадью 2,25 м² и четыре скамейки тип 2 площадью 0,99 м² каждая. Для скамейки тип 1 корпус выполняется из металлической сетки и гальки, настил — из дерева. Для скамеек тип 2 предусмотрены металлический корпус и деревянный настил.

6. Навес
   Навес площадью 8,00 м² запроектирован как объект для обслуживания основного капитального строения. Конструкция сборно-разборная, полузакрытого типа, с незамкнутым контуром. Каркас и кровля выполняются из металла с окраской RAL 9011. Устройство фундаментов не предусмотрено.

Пожарно-технические решения

Для навеса в проекте указаны следующие характеристики: класс функциональной пожарной опасности — Ф5.2, степень огнестойкости — IV, класс конструктивной пожарной опасности — С0, площадь застройки — 8,00 м².

В пожарной безопасности части проекта отражены:

• обоснование противопожарных расстояний по СП 4.13130.2013 и СП 2.13130.2020;

• решения по оснащению объекта первичными средствами пожаротушения;

• организация проезда пожарной техники по ул. Нежинская и внутренней территории участка;

• условия автоматического или ручного открывания шлагбаумов, ворот, ограждений и иных технических средств для проезда пожарной техники.

Подведем итог

По итогам работ ООО «НЭП» подготовило проект размещения вспомогательных некапитальных объектов на участке.

Проект зафиксировал состав объектов, их расположение, площади, конструктивные решения, материалы, цветовые решения, транспортную организацию территории и пожарно-техническое обоснование.
