Инженерно-технические исследования объекта культурного наследия

Боль заказчика: проект уже начинается, а технической картины объекта нет

Работа с объектом культурного наследия всегда связана с повышенной ответственностью. Здесь нельзя относиться к зданию как к обычной коммерческой недвижимости. У памятника есть охранный статус, предмет охраны, историческая конструктивная схема, ограничения на вмешательство и специальный порядок производства работ.

С какими проблемами чаще всего сталкиваются собственники, инвесторы и проектировщики?

1. Проектирование начинается по недостоверным исходным данным

Самая распространенная ошибка – начинать проект по старым планам БТИ (Бюро технической инвентаризации), архивным чертежам или визуальному представлению о здании.

Планы БТИ могут быть полезны, но они не показывают техническое состояние конструкций. Они не отвечают на вопросы о прочности материалов, состоянии перекрытий, фундаментов, кровли, стен, узлов опирания, скрытых дефектах, увлажнении, коррозии и фактических нагрузках, да и их точность не позволяет использовать их как основу для проектирования.

На обычном объекте такая ошибка тоже неприятна. Но на ОКН она особенно опасна, потому что проектные решения дальше проходят через государственную историко-культурную экспертизу, согласование органом охраны и разрешительный маршрут.

2. Реальный бюджет работ становится понятен слишком поздно

До обследования заказчик часто видит только желаемую картину: «нужно отремонтировать фасад», «обновить интерьеры», «приспособить под новую функцию», «поставить оборудование», «сделать реставрацию».

После обследования может выясниться, что нужны усиление перекрытий, дополнительные шурфы, дополнительное обследование фундаментов, ремонт кровли, устранение причин увлажнения, противоаварийные мероприятия, мониторинг трещин или корректировка проектных решений.

Если это становится известно до проектирования – риском можно управлять. Если после – клиент получает переделку проекта, увеличение бюджета и срыв сроков.

3. Нельзя понять, можно ли реализовать будущую функцию

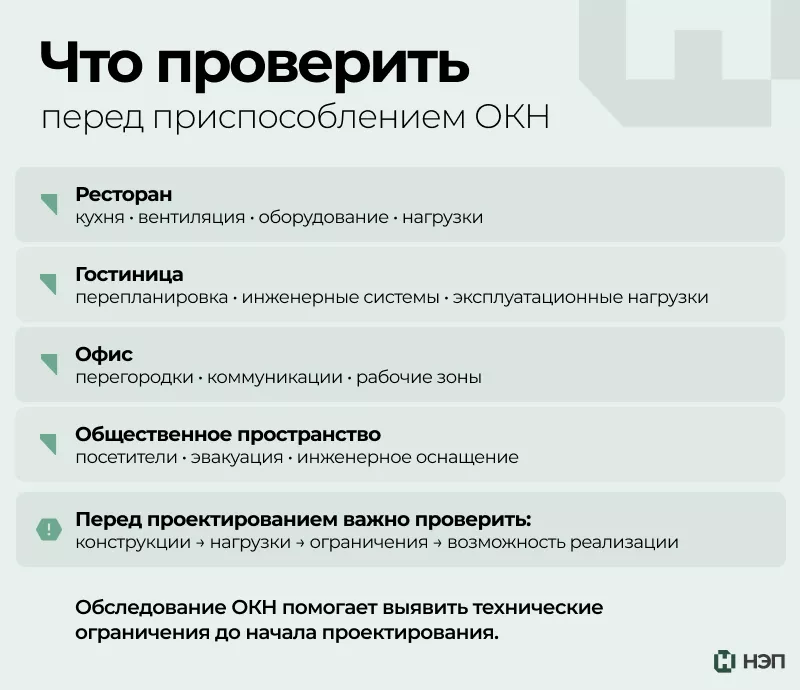

Для ОКН часто планируют приспособление под новое использование: офис, ресторан, гостиница, апартаменты, образовательный центр, музей, общественное пространство.

Проект приспособления объекта культурного наследия под новую функцию почти всегда предполагает новые нагрузки и новые требования: оборудование, вентиляцию, кухни, серверные, архивы, инженерные шахты, лифты, лестницы, эвакуационные пути, усиление перекрытий.

Без обследования невозможно достоверно сказать, выдержит ли здание такие решения и какие ограничения должен учитывать проектировщик.

4. Предписание органа охраны закрывают формально

Если орган охраны выдал предписание, у собственника возникает естественное желание быстро подготовить «какой-нибудь отчет» и закрыть вопрос.

Но формальный отчет без нормального обследования часто не решает проблему. Органу охраны, проектировщику или эксперту нужны не общие фразы, а технически обоснованные выводы: какие дефекты выявлены, чем они вызваны, каково состояние конструкций, есть ли угроза сохранности объекта, какие меры нужно принять.

Иначе предписание не закрывается по существу, а проблема переносится на следующий этап, где стоимость ее решения кратно возрастает.

5. Сделка или инвестиционное решение принимается вслепую

Покупка ОКН или вход в проект приспособления без обследования – это риск купить не объект, а набор скрытых обязательств.

Проблемы с фундаментами, перекрытиями, кровлей, увлажнением, трещинами, инженерными системами и историческими конструкциями могут изменить экономику проекта радикально.

Инвестор рассчитывает на один бюджет, а после начала работ получает совсем другой.

Мы решаем эти проблемы

• Выполняем инженерно-технические исследования с учетом специфики объектов культурного наследия.
• Анализируем не только техническое состояние конструкций, но и дальнейшую задачу клиента: реставрация, ремонт, приспособление, эксплуатация, сделка, предписание, спор или проектирование.
• Проводим визуальное и инструментальное обследование строительных конструкций.
• При необходимости выполняем вскрытия, зондажи, шурфы, испытания материалов и поверочные расчеты.
• Готовим отчет, который можно использовать как техническую основу для научно-проектной документации, проектных решений, согласований, экспертизы и управленческих решений заказчика.
• Имеем лицензию Минкультуры России на осуществление деятельности по сохранению объектов культурного наследия, а также специалистов, аттестованных в области сохранения ОКН.

Что такое техническое обследование объекта культурного наследия

Обследование объекта культурного наследия – это инженерно-технические исследования, направленные на определение фактического технического состояния здания, его строительных конструкций и элементов.

Если объяснить коротко, обследование отвечает на несколько ключевых вопросов:

• что с объектом происходит сейчас;
• какие конструкции находятся в каком техническом состоянии;
• какие дефекты и повреждения выявлены;
• каковы вероятные причины этих дефектов;
• можно ли продолжать эксплуатацию;
• можно ли реализовать планируемые проектные решения;
• нужны ли усиления, ремонт, реставрация, противоаварийные мероприятия или дополнительные исследования;
• какие ограничения нужно учитывать при дальнейшем проектировании.

Когда нужно обследование ОКН

Инженерно-технические исследования нужны не только при аварийном состоянии здания. На практике обследование требуется в большинстве ситуаций, когда собственник или инвестор планирует принимать серьезные решения по объекту.

Типовые случаи:

• требуется разработка научно-проектной документации;
• орган охраны выдал предписание, акт осмотра или замечания;
• объект готовится к продаже, покупке, аренде или передаче новому пользователю;
• инвестор хочет оценить технические риски до сделки;
• проектировщику нужны исходные данные для проектирования;
• планируется размещение нового оборудования или увеличение нагрузок;
• есть трещины, протечки, деформации, коррозия, увлажнение, разрушение кладки, прогибы перекрытий;
• старый отчет обследования есть, но он выполнен давно или под другую задачу;
• нужно подтвердить возможность безопасной эксплуатации здания.

Особенно важно проводить обследование именно до разработки проектных решений. Если сначала «нарисовать проект», а потом пытаться подвести под него технические выводы, риск переделки резко возрастает.

Что входит в состав работ

Обследование зданий объектов культурного наследия всегда начинается с определения цели и необходимого состава работ. Нельзя одинаково обследовать объект для предварительной сделки и объект, по которому планируется приспособление с новыми нагрузками, шурфами и поверочными расчетами.

Обычно работа включает следующие этапы.

1. Анализ исходных данных

Специалисты изучают предоставленные документы:

• паспорт ОКН;
• предмет охраны;
• охранное обязательство собственника;
• акт технического состояния;
• задание на проведение работ по сохранению ОКН;
• разрешение органа охраны, если оно уже получено;
• планы БТИ и технический паспорт;
• архивные материалы;
• ранее выполненные обследования;
• проектную и научно-проектную документацию;
• инженерные изыскания;
• предписания и переписку с органом охраны.

На этом этапе определяется, что известно об объекте, какие данные устарели, каких сведений не хватает и какой состав обследования нужен для задачи клиента.

2. Подготовка программы работ

После анализа исходных данных формируется программа обследования: какие конструкции обследуются, какие методы применяются, нужны ли приборные измерения, вскрытия, зондажи, шурфы, лабораторные испытания, геодезические измерения и поверочные расчеты.

Для ОКН это принципиально. Программа должна быть достаточной для достоверных инженерных выводов, но не избыточной с точки зрения вмешательства в исторический объект.

3. Визуальное обследование

На объекте выполняется осмотр доступных строительных конструкций:

• фундаментов и подвальных помещений в доступной части;
• стен, простенков, колонн, столбов;
• перекрытий, сводов, балок, плит;
• лестниц;
• конструкций крыши и кровли;
• фасадов;
• чердаков;
• инженерных зон;
• участков с дефектами и повреждениями.

Фиксируются трещины, прогибы, крены, деформации, увлажнение, следы протечек, коррозия, разрушение кладки, биопоражение, повреждения отделки, аварийные и потенциально опасные участки.

4. Инструментальное обследование

Если визуального осмотра недостаточно, применяются инструментальные методы:

• измерение параметров дефектов и повреждений;
• определение влажности материалов;
• определение прочности кладки, бетона, раствора и иных материалов;
• обследование деревянных, металлических, каменных и железобетонных конструкций;
• определение армирования и защитного слоя бетона, если применимо;
• измерение параметров микроклимата;
• геодезические измерения отклонений, кренов, прогибов и деформаций;
• обследование узлов опирания и сопряжений.

Инструментальное обследование нужно там, где вывод должен опираться не на впечатление специалиста, а на измеряемые данные.

5. Вскрытия, зондажи и шурфы

Если нужно понять состояние скрытых конструкций, фундаментов, перекрытий, стен, материалов или грунтов основания, выполняются вскрытия, зондажи и шурфы.

Для ОКН это особенно чувствительный этап. Такие работы нельзя проводить «просто потому что так удобнее». Они должны быть обоснованы, минимально достаточны, заранее спланированы и выполняться в рамках полученного от органа охраны разрешения на проведение работ по сохранению ОКН.

6. Поверочные расчеты

Расчеты выполняются, если нужно подтвердить несущую способность конструкций, возможность размещения новых нагрузок, работоспособность перекрытий, стен, фундаментов или иных элементов.

Они особенно важны при приспособлении объекта под новую функцию, установке оборудования, устройстве новых проемов, изменении эксплуатационных нагрузок или наличии серьезных дефектов.

7. Подготовка технического отчета

По итогам работ выпускается технический отчет по результатам инженерно-технических исследований.

Он включает текстовую часть, графическую часть, фотоматериалы, результаты обследования, протоколы испытаний, поверочные расчеты, выводы и рекомендации.

Что получает клиент

По итогам обследования заказчик получает комплект отчетной документации в электронном виде, а при необходимости – в печатном виде с подписями и печатями.

В составе результата обычно содержатся:

1. Текстовая часть

• основание для проведения обследования;
• сведения об организации и исполнителях;
• описание объекта обследования;
• краткая историко-архитектурная справка, если она требуется по составу документации;
• описание объемно-планировочного решения;
• описание конструктивной схемы;
• методика проведения обследования;
• перечень исходных данных;
• результаты обследования строительных конструкций;
• описание выявленных дефектов и повреждений;
• выводы о техническом состоянии конструкций;
• рекомендации по дальнейшей эксплуатации, ремонту, реставрации, усилению, противоаварийным мероприятиям или дополнительным исследованиям.

2. Графическая часть

В зависимости от объекта и состава работ графическая часть может включать:

• обмерные планы подвала, этажей, чердака;
• планы кровли;
• планы стропильной системы;
• планы раскладки балок и плит перекрытий;
• характерные разрезы;
• фасады;
• схемы расположения шурфов и зондажей;
• схемы вскрытий;
• планы и фасады с указанием дефектов.

3. Приложения

В приложения могут входить:

• фотоматериалы;
• протоколы испытаний строительных конструкций и материалов;
• копия технического задания;
• копия программы работ;
• копия задания на проведение работ по сохранению ОКН;
• копия разрешения на проведение работ по сохранению ОКН;
• копии поверок средств измерений;
• иные материалы, подтверждающие исходные данные и результаты обследования.

Обследование и научно-проектная документация: в чем связь

Частая ошибка заказчика – считать, что обследование и проектирование существуют отдельно друг от друга.

На практике инженерно-технические исследования по ГОСТ Р 55528-2013 входят в состав раздела «Комплексные научные исследования» научно-проектной документации по сохранению ОКН и служат основой для последующих проектных решений. Проектировщик должен понимать фактическое состояние объекта, конструктивную схему, дефекты, ограничения, работоспособность конструкций и возможность реализации будущих решений.

Правильная последовательность выглядит так:

Цель работ → исходные данные → обследование ОКН → технический отчет → проектные решения → научно-проектная документация → экспертиза и согласование → производство работ.

Если пропустить обследование или выполнить его формально, проект может оказаться построенным на предположениях. Для ОКН это слабое основание: такие решения сложнее защищать перед экспертизой, органом охраны и техническим заказчиком.

Цена и сроки, состав результата

Стоимость обследования ОКН определяется индивидуально. Универсальной цены здесь быть не может: два объекта одинаковой площади могут отличаться по трудоемкости в несколько раз.

На стоимость влияют:

• категория историко-культурного значения объекта;
• состав предмета охраны;
• площадь и этажность здания;
• наличие подвала, чердака, кровли, дворовых корпусов, пристроек;
• конструктивная схема здания;
• объем обследуемых зон;
• цель обследования;
• наличие или отсутствие исходной документации;
• необходимость лабораторных испытаний;
• наличие аварийных признаков;
• условия доступа;
• режимность объекта;
• срочность;
• регион выполнения работ.

Ориентировочные сроки зависят от сложности объекта. Небольшое визуально-инструментальное обследование может занять несколько недель. Сложный объект с шурфами, зондажами, расчетами, объемной графической частью и разрешительным блоком может потребовать несколько месяцев.

Важно понимать: срок обследования нужно считать не только по времени нахождения специалистов на объекте. Существенную часть занимает анализ документов, обработка результатов, выполнение расчетов, подготовка графики, фотоматериалов, выводов и рекомендаций.

Почему дешевое обследование часто оказывается дорогим

На рынке можно встретить предложения «быстро осмотреть объект» или «сделать заключение за несколько дней». Иногда заказчику кажется, что это разумная экономия: нужен же просто отчет.

Проблема в том, что формальный отчет часто не решает практическую задачу.

Он может не содержать:

• достаточного анализа исходных данных;
• нормального описания конструктивной схемы;
• карт дефектов;
• инструментальных измерений;
• данных по скрытым конструкциям;
• результатов вскрытий и шурфов;
• поверочных расчетов;
• обоснованных выводов по техническому состоянию;
• рекомендаций, пригодных для дальнейшего проектирования.

В результате проектировщик не может использовать такой отчет как надежную основу, орган охраны или эксперт задает дополнительные вопросы, а заказчик вынужден заказывать дообследование.

Самый дорогой сценарий – не тот, где обследование стоило дороже ожидаемого. Самый дорогой сценарий – когда обследование сделали дешево и поверхностно, проект ушел дальше, а настоящая техническая проблема вскрылась поздно.

Тогда заказчик платит уже не только за новое обследование, но и за переделку проектных решений, новые сроки, дополнительные согласования и рост бюджета работ.

Что нужно для начала работы

Для предварительной оценки достаточно направить:

• наименование объекта культурного наследия;
• номер объекта в Едином государственном реестре объектов культурного наследия (ЕГРОКН), если известен;
• адрес объекта;
• общую площадь и этажность;
• сведения о подвале, чердаке, кровле, дворовых корпусах;
• краткое описание задачи: проектирование, приспособление, ремонт, предписание, сделка, эксплуатация, спор;
• сведения о доступе на объект;
• имеющиеся планы БТИ, технический паспорт, паспорт ОКН, предмет охраны, акт технического состояния, старые обследования и проектную документацию, если они есть.

После первичного анализа становится понятно, какой состав обследования нужен: только визуально-инструментальный блок, расширенные исследования, шурфы, зондажи, расчеты, графическая часть или дополнительные изыскания.

Почему стоит выбрать нас?

1. Мы специализируемся на объектах культурного наследия

   ОКН нельзя обследовать как обычное здание. Мы учитываем охранный статус, предмет охраны, историческую конструктивную схему, ограничения на вмешательство и дальнейшее использование отчета в научно-проектной документации.

2. У нас есть право выполнять работы по сохранению ОКН

   Мы имеем лицензию Минкультуры России на осуществление деятельности по сохранению объектов культурного наследия. Наши специалисты обладают профильной квалификацией, а применяемые средства измерений проходят поверку.

3. Мы смотрим на объект инженерно, а не формально

   Нас интересует не только наличие трещин на фотографиях. Мы анализируем конструктивную схему, причины дефектов, работу фундаментов, стен, перекрытий, крыши, кровли, узлов опирания и эксплуатационных нагрузок.

4. Мы связываем обследование с дальнейшей задачей клиента

   Отчет готовится не «сам по себе». Он должен работать дальше: для проекта сохранения, приспособления, ремонта, предписания, сделки, экспертизы, согласования или защиты позиции заказчика.

5. Мы умеем работать со сложными объектами

   Исторические здания часто имеют смешанные конструктивные схемы, старые перестройки, скрытые усиления, неоднородные материалы, ограниченный доступ, арендаторов и действующую эксплуатацию. Мы учитываем эти факторы при планировании работ.

6. Мы заранее выявляем риски

   Если нужны шурфы, вскрытия, зондажи, расчеты или дополнительные изыскания, лучше понять это в начале. Чем раньше выявлен риск, тем дешевле им управлять.

7. Мы можем закрыть следующий этап

   После обследования заказчику часто нужны научно-проектная документация, проект противоаварийных мероприятий, проект реставрации объекта культурного наследия, проект приспособления, сопровождение согласования, инженерные изыскания или услуги технического заказчика. Мы предлагаем в том числе комплексный маршрут, чтобы клиент не собирал разрозненных подрядчиков.

Смежные услуги и дальнейший маршрут

Обследование редко существует само по себе. До него бывает нужен градостроительно-земельный аудит объекта (можно ли вообще реализовать задуманную функцию) и историко-архивные исследования. Вместе с обследованием часто идут обмерные работы и инженерные изыскания на объекте культурного наследия. После него – научно-проектная документация по сохранению ОКН, проект противоаварийных мероприятий, проект реставрации или приспособления, государственная историко-культурная экспертиза, сопровождение согласования в органе охраны, авторский и технический надзор. Мы закрываем весь этот маршрут в режиме одного окна, поэтому обследование можно сразу состыковать со следующим этапом.

Заключение

Обследование объекта культурного наследия – это не дополнительная формальность и не техническая услуга «для папки». Это основа, на которой строится дальнейший проект, бюджет, согласование и безопасность работ.

Качественные инженерно-технические исследования позволяют увидеть реальное состояние памятника до того, как заказчик вложился в проектирование, сделку или производство работ. Они показывают, какие конструкции можно использовать, какие требуют ремонта или усиления, где нужны дополнительные исследования и какие решения необходимо учитывать при сохранении объекта.

На ОКН цена ошибки всегда выше, чем кажется на старте. Поэтому обследование лучше делать до того, как сроки стали критичными, проектные решения утверждены, а бюджет уже невозможно спокойно пересмотреть.
