Обследования конструкций фундамента и грунтов основания
Объект

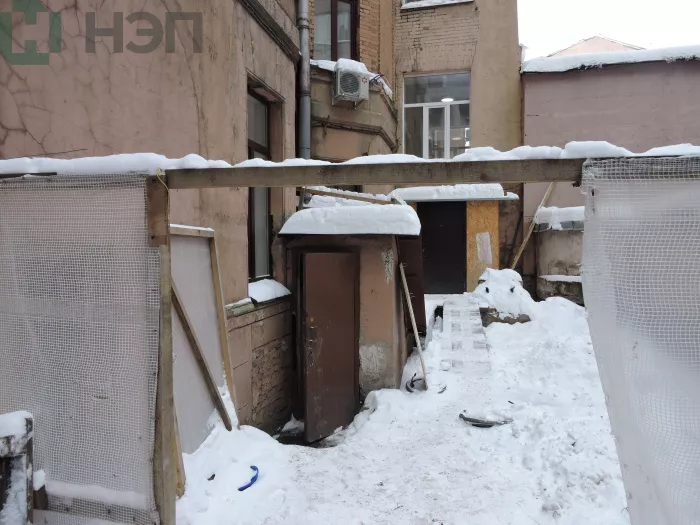

Объект обследования представляет собой фрагмент основания и конструкции фундамента 6-этажного нежилого здания с подвалом, расположенного по адресу: Москва, ЦАО, р-н Тверской.
Цель работ
В результате обследования конструкций фундамента нежилого здания определить возможность устройства пассажирского лифта.
Подробнее о выполненных работах
Натурное обследование Объекта проведено в январе 2021 г.
Обследование технического состояния Объекта включило следующие этапы и работы:
Подготовка к проведению обследования
При подготовительных работах специалистом проведено ознакомление с Объектом обследования, его объемно-планировочным и конструктивным решением, а также анализ технической документации, предоставленной Заказчиком.
Предварительное (визуальное) обследование
В рамках визуального обследования проведены:
а) сплошное визуальное обследование фундаментов Объекта, которые являются доступными для непосредственного визуального восприятия;
б) фотофиксация видимых дефектов и повреждений, их описание и зарисовка с указанием вероятных причин возникновения;
в) предварительная оценка технического состояния строительных конструкций по характерным внешним признакам и степени повреждения;
г) выявление аварийных участков (при наличии).
Детальное (инструментальное) обследование
В рамках детального обследования проведены следующие виды работ:
а) обмерные работы в объеме, достаточном для подготовки плана фундаментов и схемы шурфов с геолого-литологической колонкой.

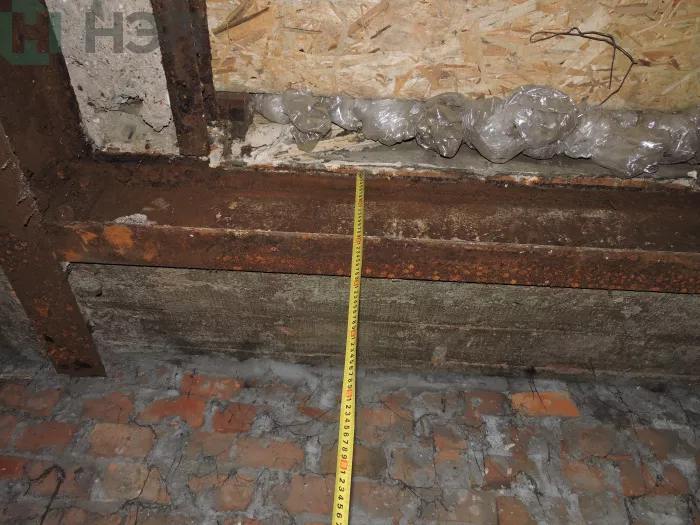

б) инструментальное определение параметров зафиксированных дефектов (длина, ширина раскрытия, глубина поражения, площадь, влажность, смещение, крен и т.д.);
в) оценка наличия и качества гидроизоляции фундамента в шурфах;
г) оценка уровня грунтовых вод (при наличии в шурфе);
д) неразрушающий контроль влажности материала фундамента с помощью влагомера Testo 616 диэлькометрическим методом;

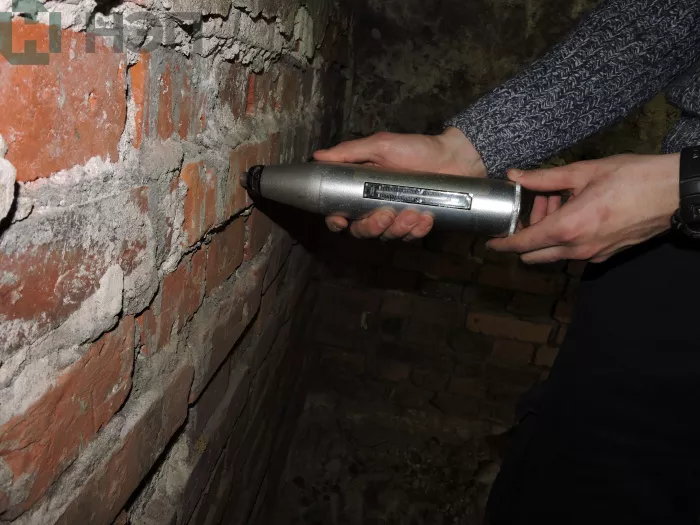

е) неразрушающий контроль прочности конструкций фундамента склерометром – Молотком Шмидта Original Schmidt типа L методом упругого отскока;
ж) неразрушающий контроль прочности материалов фрагмента перекрытий и стен склерометром – Молотком Шмидта Original Schmidt типа L методом упругого отскока, измерителем прочности ИПС-МГ4.03 методом ударного импульса и ультразвуковым дефектоскопом – Пульсар-2М;
з) определение наличия армирования конструкций фундамента, диаметра арматуры и величины защитного слоя бетона прибором Profoscope;
и) устройство шурфов у фундаментов здания.
к) лабораторные исследования физико-механических свойств грунтов под подошвой фундамента;
Анализ результатов обследования и обработка данных
На этапе камеральной обработки данных проведены следующие работы:
а) обработка результатов определения прочности строительных материалов с составлением протоколов;
б) оформление фотоматериалов и составление таблиц;
в) оформление графического материала обследования;
г) проведение поверочного расчета конструкций;
д) составление настоящего отчета по результатам обследования.
Для оценки механической безопасности согласно произведен поверочный расчет основания фундамента шахты лифта в программе SCAD++ версия 21 программного комплекса SCAD Office.
Подведем итог

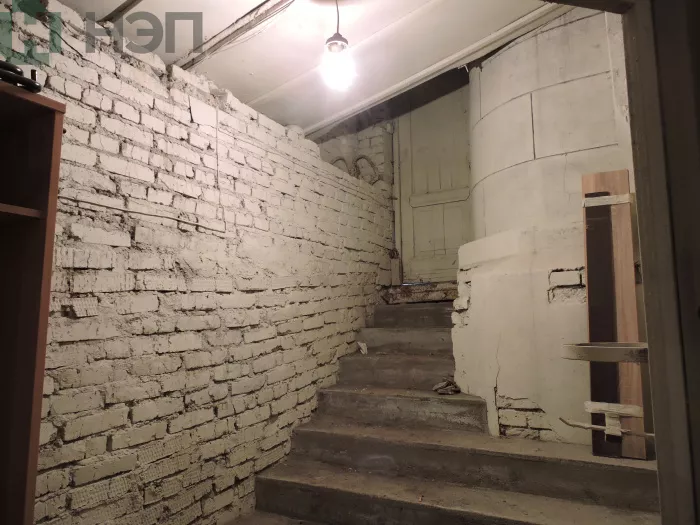

- Конструкции шахты предусмотрены независимыми от остальных строительных конструкций здания: перекрытия опираются на самостоятельные конструктивные элементы и не передают нагрузку на конструкции лифтовой шахты. Кирпичные стены лифтовой шахты, расположенные в уровне подвала в обследуемой части здания, являются самонесущими.
- Грунтовое основание приямка – пески средней крупности, средней плотности, малой степени водонасыщения. Грунт имеет следующие физико-механические характеристики: плотность грунта ; угол внутреннего трения ; модуль деформации грунта ; коэффициент поперечной деформации . Грунтовые воды в ходе выработки шурфов не обнаружены.
- По результатам поверочного расчета грунтового основания лифтовой шахты несущая способность основания обеспечена с коэффициентом 0,06. Осадка естественного основания составляет 4…5 мм.
- В составе рекомендаций к устройству лифта следует отметить, что существующий бетонный пол по грунту не следует использовать в качестве основания для устраиваемой ж/б плиты, т.к. на данный бетонный пол также опираются смежные конструкции (стены шахты в уровне подвала). Данный пол следует удалить безударным оборудованием с созданием деформационного шва между существующим бетонным полом и возводимой плитой.
