Обследование конструкций плит перекрытия

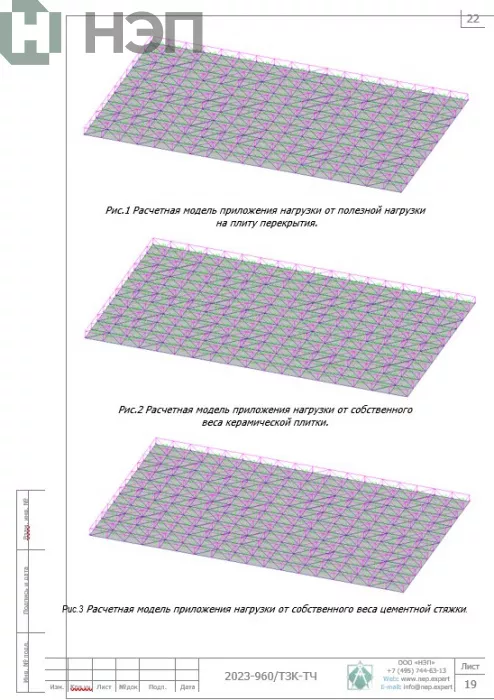

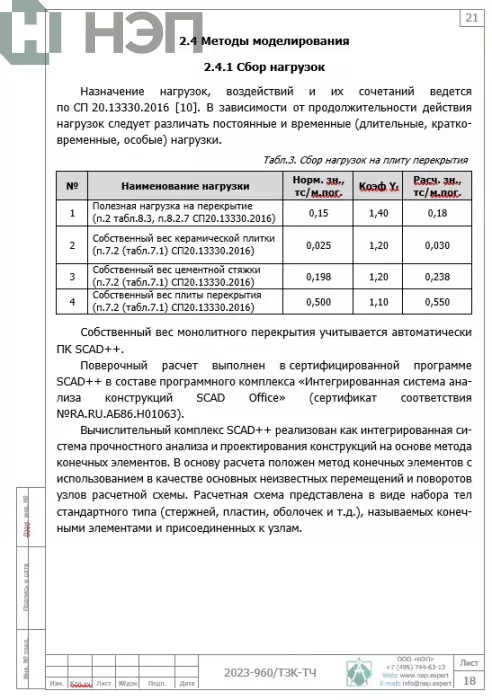

При выполнении расчетов использован программный комплекс «Интегрированная система анализа конструкций SCAD Office», сертифици-рованные на территории РФ (сертификат соответствия №RA.RU.АБ86.Н01187; лицензия на передачу и сопровождение интегри-рованной системы SCAD Office №17837 от 01.11.2021 г.).

Обследование технического состояния плиты перекрытия включило следующие этапы и работы:

1. При подготовительных работах проведено ознакомление с объектом обследования, его объемно-планировочным и конструктивным решением, а также анализ технической документации.
2. В рамках визуального обследования проведены:


   а) сплошной осмотр строительных конструкций, которые являются доступными для непосредственного визуального восприятия;

   б) визуальное обследование скрытых строительных конструкций через выполненные локальные вскрытия;

   в) фотофиксация видимых дефектов и повреждений, их описание и зарисовка с указанием вероятных причин возникновения;

   г) предварительная оценка технического состояния строительных конструкций по характерным внешним признакам и степени повреждения;

   д) выявление аварийных участков при их наличии.

3. Во время детального (инструментального) обследования проведены:


   а) обмерные работы в объеме, достаточном для подготовки планов и разрезов здания;

   б) инструментальное определение параметров зафиксированных дефектов и повреждений (длина, ширина, глубина поражения, влажность, смещение и т.д.);

   в) определение прогибов, отклонений от вертикали, горизонтали, выпучиваний и смещений строительных конструкций;

   г) неразрушающий контроль прочности бетона строительных конструкций склерометром – Молотком Шмидта Original Schmidt – методом упругого отскока;

   д) неразрушающий контроль армирования ж/б конструкций и каменной кладки магнитным методом прибором Profoscope;

   е) определение фактических эксплуатационных нагрузок и воздействий (толщин и материалов полов, стяжек и т.д.) на несущие строительный конструкции.

4. На этапе камеральной обработки данных проведены следующие работы:


   а) анализ технического состояния строительных конструкций;

   б) обработка результатов определения прочности строительных материалов с составлением протоколов;

   в) оформление фотоматериалов и составление таблиц;

   г) оформление графического материала обследования;

   д) выполнение поверочных расчетов конструкций;

   е) составление настоящего отчета по результатам обследования.

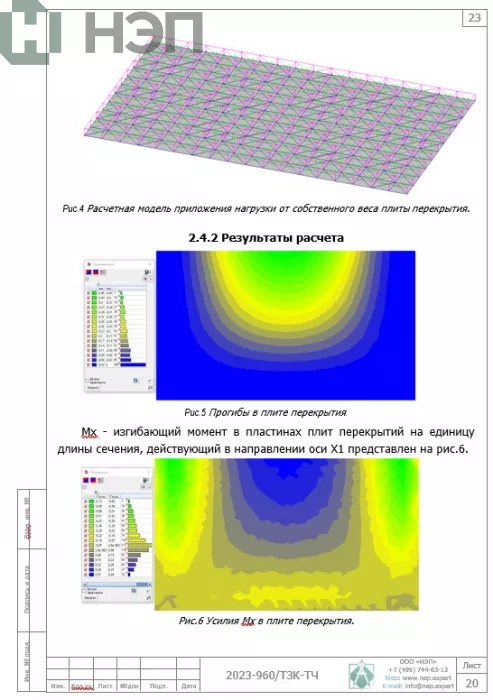

Совокупность фактических параметров, характеризующих техническое состояние плит перекрытия, позволяет установить категорию технического состояния конструкций – работоспособное техническое состояние. По результатам поверочного расчета несущая способность плиты перекрытия обеспечена с коэффициентом использования 0,24).
