Обследование стальной рекламной стелы

Объект

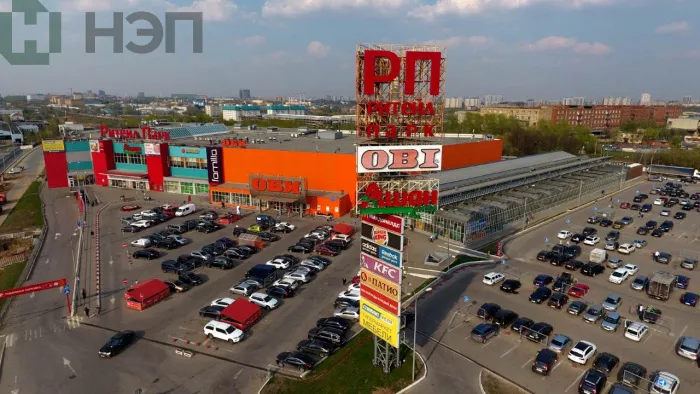

Стальные конструкции рекламного пилона (стеллы). Высота сооружения составляет 35 метров.
Цель работ
Определение технического состояния стальных конструкций рекламного пилона и разработка рекомендаций по ремонту
Подробнее о выполненных работах
Новый собственник торгового центра обратился в нашу организацию за техническим обследованием сооружения наружной рекламы (стелы) для оценки безопасности её дальнейшей эксплуатации и выдачи рекомендаций по приведению стелы в нормативное состояние.
По причине отсутствия какой-либо проектной документации на сооружение, специалистами выполнено сплошное детальное обследование всей стальной конструкции.

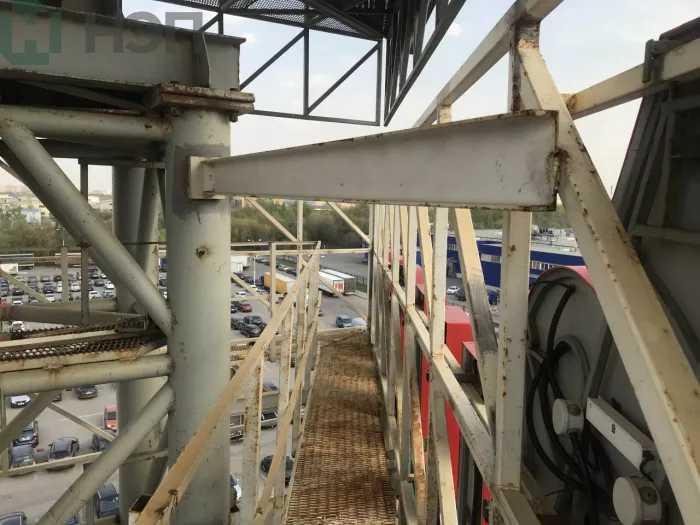

Фундамент сооружения является массивным монолитным железобетонным и имеет размер в плане 4,0х3,0 метра. Несущий ствол выполнен из стальных конструкций и по высоте делится на две части: нижняя часть — решетчатая из труб диаметром 325х9 и 114х5; верхняя часть — сплошная труба диаметром 1000х15 мм. Конструкции стальных рекламных полей совмещены с технологическими этажерками и площадками. Площадки выполнены в виде стального каркаса из квадратной профильной трубы 50х4 с настилом из просечно-вытяжного листа типа ПВ 406.
Для изучения конструкции фундамента и оценки его технического состояния, а также наличия гидроизоляции выполнен контрольный шурф глубиной 3,0 метра. В результате устройства шурфа выявлено отсутствие вертикальной гидроизоляции в верхней части плиты.
При обследовании таких высотных сооружений обязательно требуется определять отклонение конструкции от вертикальной оси — крен. Определение крена выполнено координатным геодезическим методом с помощью электронного тахеометра Sokkia iM-105. Полученное значение крена, равное 0,001, находится в безопасном диапазоне согласно СП 22.13330 и СП 43.13330.

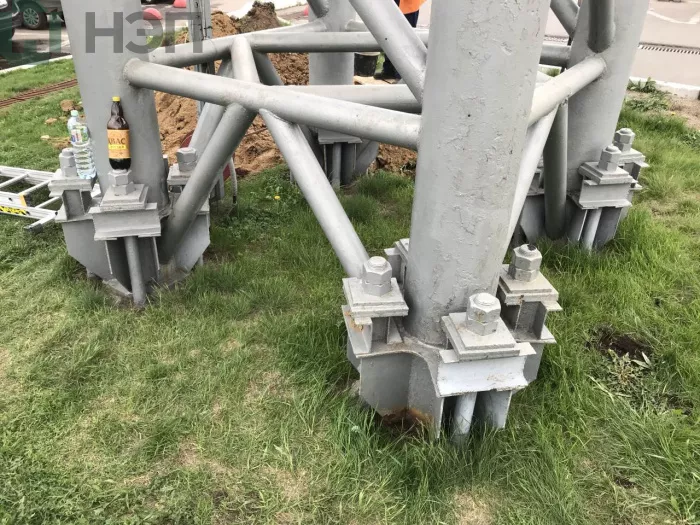

Обследуемая высотная конструкция обладает большим количеством болтовых и сварных соединений. При обследовании болтовых соединений проведен выборочный контроль момента закручивания соединений с контролируемым натяжением. Прочие болтовые соединения (фланцевые и срезные) подлежали сплошному визуально-инструментальному контролю целостности соединительных элементов и плотности стяжки.

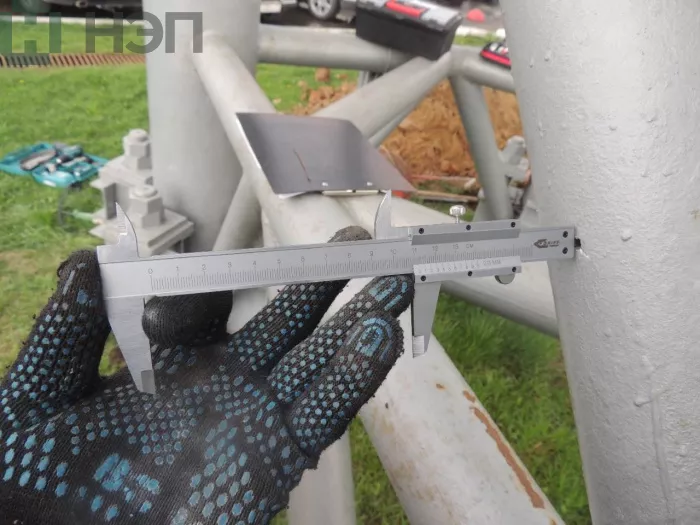

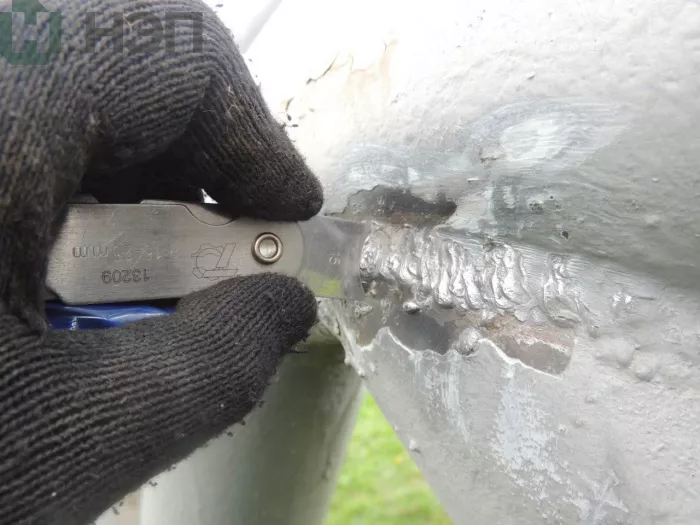

Для контроля качества и оценки надежности сварных соединений выполнена выборочная зачистка швов от защитных лакокрасочных покрытий. Контроль сварных швов выполнен визуально-инструментальным методом с использованием оптических приборов (увеличительных стекол), шаблонов сварщика для оценки формы катета шва и ультразвукового дефектоскопа для выявления скрытых дефектов в виде пор, пустот и непроваров.
При проведении диагностического осмотра по всей высоте стальной рекламной стелы выявлены одни и те же группы дефектов: растрескивание и отшелушивание защитного лакокрасочного покрытия, равномерная малозначительная коррозия стальных элементов.
Однако были зафиксированы и весьма значительные дефекты, существенно влияющие на механическую безопасность рекламной стелы. Несколько швов сварных соединений между элементами несущего ствола и опорными ребрами не проварены. Три элемента, выполненные из замкнутого гнуто-сварного профиля (квадратной трубы), в составе радиальных ферм имеют вздутие профиля и разрыв. Данные критические повреждения возникли в связи с скоплением атмосферных осадков и замерзанием внутри замкнутого профиля. Один уровень технологических площадок и рекламных полей возведен позже строительства основного сооружения и выполнен крайне кустарным способом с ненадежными соединениями с использованием обрезков металла.
Подведем итог

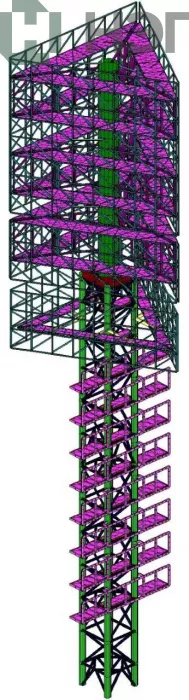

Собрав все необходимые данные о рекламной конструкции, специалистами составлены обмерные чертежи, карты дефектов и вскрытий, схемы шурфа. В ходе камеральных работ специалистами выполнен поверочный расчет в программном комплексе SCAD Office по I-ой и II-ой группам предельных состояний в результате которого установлено ограничено-работоспособное техническое состояние. Подготовлен подробный отчёт с выявленными дефектами и рекомендациями по ремонту рекламной стелы.
