Пример теплотехнического расчета строительных конструкций кровли

Теплотехнический расчет конструкции кровли

Объект

Экспертами нашей компании произведено выполнение теплотехнических расчетов с оценкой возможности конденсации влаги в конструкции кровли для объекта «Жилая застройка с объектами социальной инфраструктуры» в Москве.

Цель работ

На разрешение строительно-технической экспертизы были поставлены следующие вопросы:

  1. Определение возможности конденсации влаги в конструкции кровли в зимний период;
  2. Определение возможности конденсации влаги в конструкции кровли в летний период;
  3. Определение возможности конденсации влаги в конструкции кровли в период производства отделочных работ внутри здания, с повышенной влажностью (70%) в помещениях;

Подробнее о выполненных работах

Проверка защиты от переувлажнения ограждающей конструкции проводилась в соответствии с разделом 8 СП 50.13330.2012.

Для расчета эксперты воспользовался графическим методом, основанном на распределении в толще конструкции температуры, парциальной упругости водяного пара и температуры влагоконденсации. Рассчитать возможность конденсации влаги в многослойной конструкции покрытия из железобетона, утеплителя, стяжки и гидроизоляционного покрытия жилого здания в г. Москва.

Для определения плоскости конденсации водяного пара, составили графики зависимости парциальной упругости водяного пара в зимний и летний периоды.

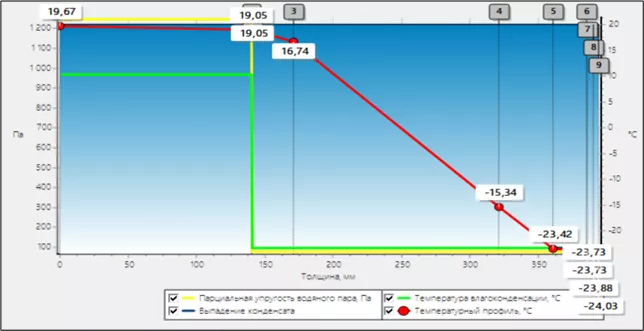

График зависимости парциальной упругости водяного пара, Па, температуры влагоконденсации в зимний период.

Согласно рисунку плоскость максимального увлажнения расположена между минераловатным утеплителем и сборной стяжкой. Поток влаги через конструкцию ≈ 0 мг/м2. Исходя из этого поступление водяного пара через конструкцию ограничено. Конденсация водяного пара в толще конструкции невозможна, при условии соблюдения всех параметров конструкции.

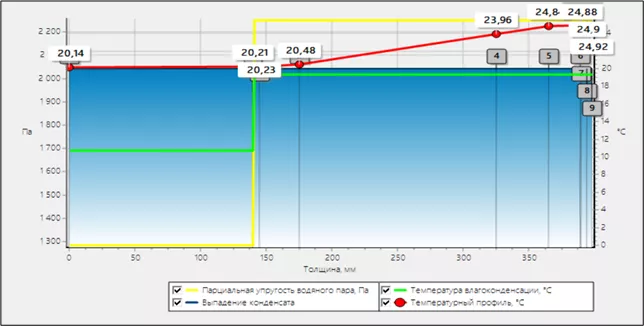

График зависимости парциальной упругости водяного пара, Па, температуры влагоконденсации в летний период.

На рисунке видно, что температурный профиль в толще конструкции не пересекает температуру влагоконденсации. Выпадение конденсата водяного пара невозможно.

Подобные расчеты и рисунки были подготовлены для определение возможности конденсации влаги в конструкции кровли в период производства отделочных работ внутри здания, с повышенной влажностью (70%) в помещениях.

В результате теплотехнического расчета кровли здания эксперты подготовили Техническое заключение.

Подведем итог

По результатам теплотехнического расчета строительных конструкций кровли объекта  установлено, что сопротивление паропроницанию ограждающей конструкции в пределах от внутренней поверхности до плоскости возможной конденсации является достаточным для предотвращения конденсации влаги в ограждающей конструкции кровли.

Конструкция соответствует требованиям нормативных документов по защите от переувлажнения ограждающей конструкции.

В результате анализа состава конструкции и расчетов, представленных выше, можно сделать следующие выводы:

  1. Конденсация влаги в конструкции кровли в зимний период невозможна. Водяной пар не проникает в толщу конструкции покрытия, его ограничивает слой пароизоляции.
  2. Конденсация влаги в конструкции кровли в летний период невозможна. В летний период происходит высыхание кровли, а конденсация влаги не происходит по причине не наступления условия точки росы. Кроме того, в конструкции кровли предусмотрен слой пароизоляции, препятствующий проникновению водяных паров в толщу кровельной конструкции.
  3. Конденсация влаги при влажности 70 % невозможна. Водяной пар не проникает в толщу конструкции покрытия, его ограничивает слой пароизоляции.

Эксперт проводивший экспертизу
